共享存储-双活集群解决方案

1.方案简介



     客户拥有两台服务器以及一台磁盘阵列，两台服务器同时连接至共享存储（即磁盘阵列），客户的关键业务包含多个较为集中的核心（一般来讲是多个应用），在两台服务器分别安装 ServHA Cluster 双节点产品，在共享存储中针对每个应用核心分别划分出一个LUN，并将客户的业务应用安装至对应共享盘内，两台服务器均作为主服务器，正常运行时均独立运行各自的应用，一旦发生故障，正常的服务器将接替故障服务器的业务应用，同时运行自己的业务应用和对机的业务应用，节省客户成本的同时保证客户核心业务7*24小时不间断运行。



2.方案构架

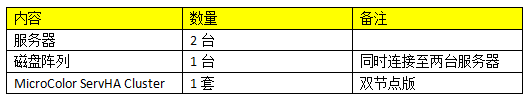

   •方案要求：

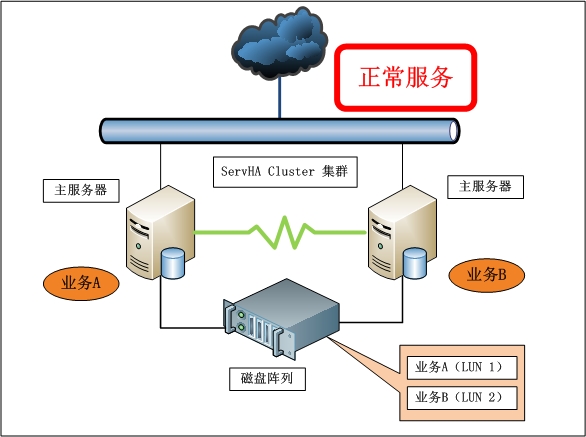

   •方案拓扑如下：

3.故障处理

     当一台服务器发生故障时（如硬件故障、宕机、公网网线脱落等），另一台服务器（即非故障服务器）会立刻接管故障服务器的业务应用，同时运行自己的业务应用和对机的业务应用，保证业务不中断。发生故障时，集群处理完成后，各服务器工作状态如下图：

     当故障服务器恢复后，集群又将恢复至故障前状态，防止单台服务器长期负载过高，回复后集群状态如下图所示：

4.方案优点



   •一个双机集群可承载多个业务核心，为客户节省成本。

   •资源利用率高，服务器不呈闲置状态。

   •故障发生时，切换速度快，极大的减少业务中断时间。

   •管理员可进行远程管理、监控，支持跨平台管理，节省成本。

   •故障自动恢复、自动切换，实现无人值守。
